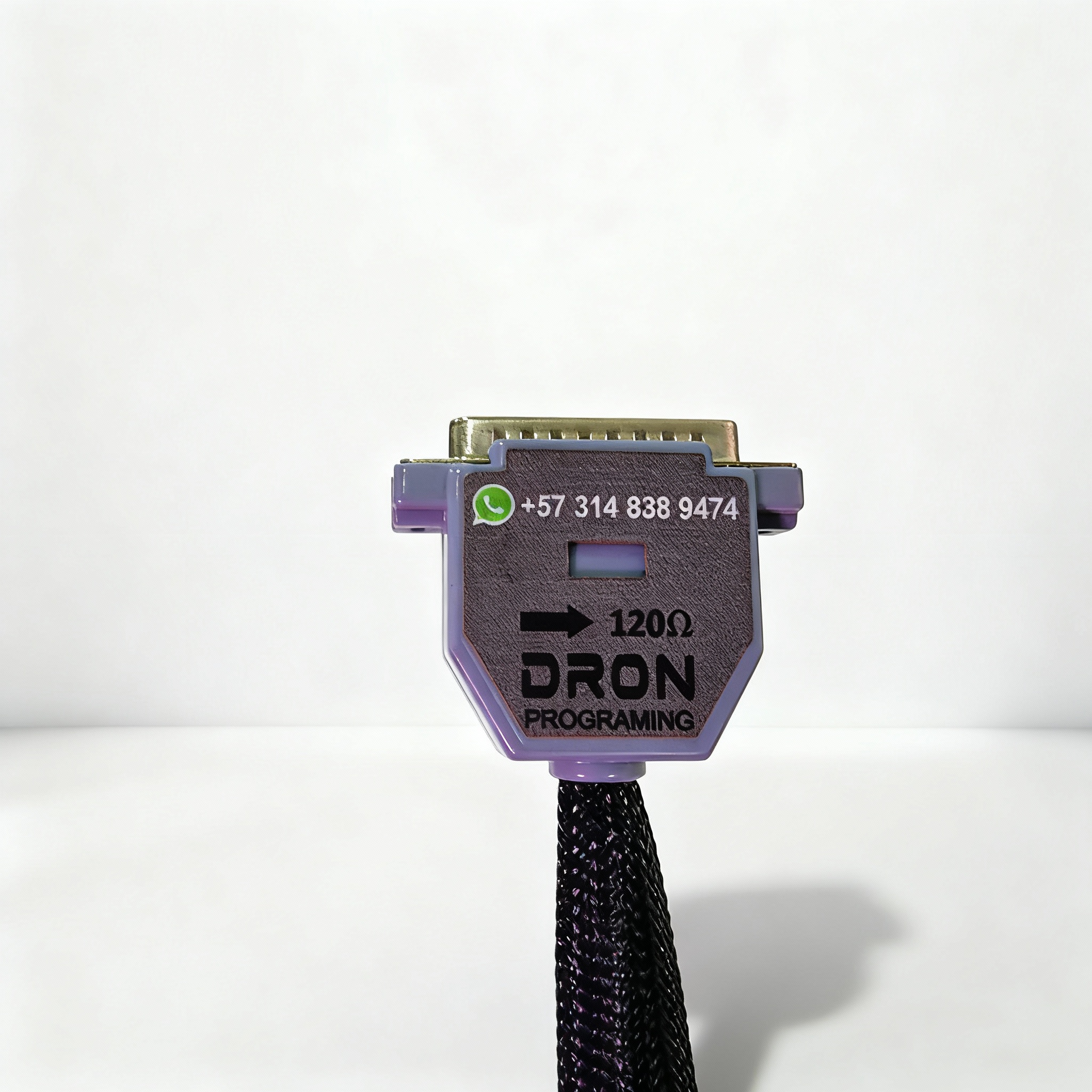

Arnés DB-25 AUTO BOX SIMULADOR

Aplicación principal del Arnés DB-25 AUTO BOX SIMULADOR • Conectar, alimentar y sincronizar Inmo-Box, antenas, ECU/TCM, BCM/UCH, ABS, tableros y otros módulos cuando se utilizan programadores o escáneres vía AUTO BOX. • Ofrecer la resistencia de terminación CAN (120 Ω) integrada, indispensable para redes CAN cuando solo hay dos nodos en banco. • Proporcionar puntos de test aislados (Dupont hembra) para osciloscopio, multímetro o generador de señales. Especificaciones técnicas • Conector al banco: DB-25 macho metálico, tornillos #4-40. • Terminales al módulo: Dupont hembra de 1 mm con funda termo-retráctil (evita cortos). • Resistencia CAN integrada: 120 Ω ± 1 % entre CAN-H y CAN-L (grabado “← 120 Ω” en carátula). • Sección conductores: – Potencia (VBAT, ACC): 0,5 mm² (AWG20) · 5 A máx. – Datos/señales: 0,3 mm² (AWG22) · 1 A máx. • Aislamiento: PVC 105 °C, colores según función, envainado con funda PET trenzada negra. • Longitud: 75cm (60cm tramo enfundado con malla + 15cm racimo). • Temperatura de trabajo: –20 °C a 90 °C. • Peso: 140 g. Compatibilidad (exclusiva) • AUTO BOX SIMULADOR / DRON PROGRAMING (puerto DB-25 pin-out propietario). – No apto para MTC PROBE 2 ni MOTO PROBE. Ventajas para el usuario • Plug-and-play: elimina soldaduras y ahorra tiempo de preparación del banco. • Terminación CAN integrada: garantiza la comunicación estable en pruebas de redes. • Organización profesional: cada hilo rotulado en español; se identifica en segundos. • Durabilidad: conector blindado, alivio de tensión moldeado y funda anti-abrasión. Contenido del paquete • 1 Ramal DB-25 “DRON/AUTO BOX” probado en continuidad y resistencia CAN. SKU: RAMAL-AUTOBOX Origen: Colombia
