Rastre Curve Lite (Trazador de Curvas)

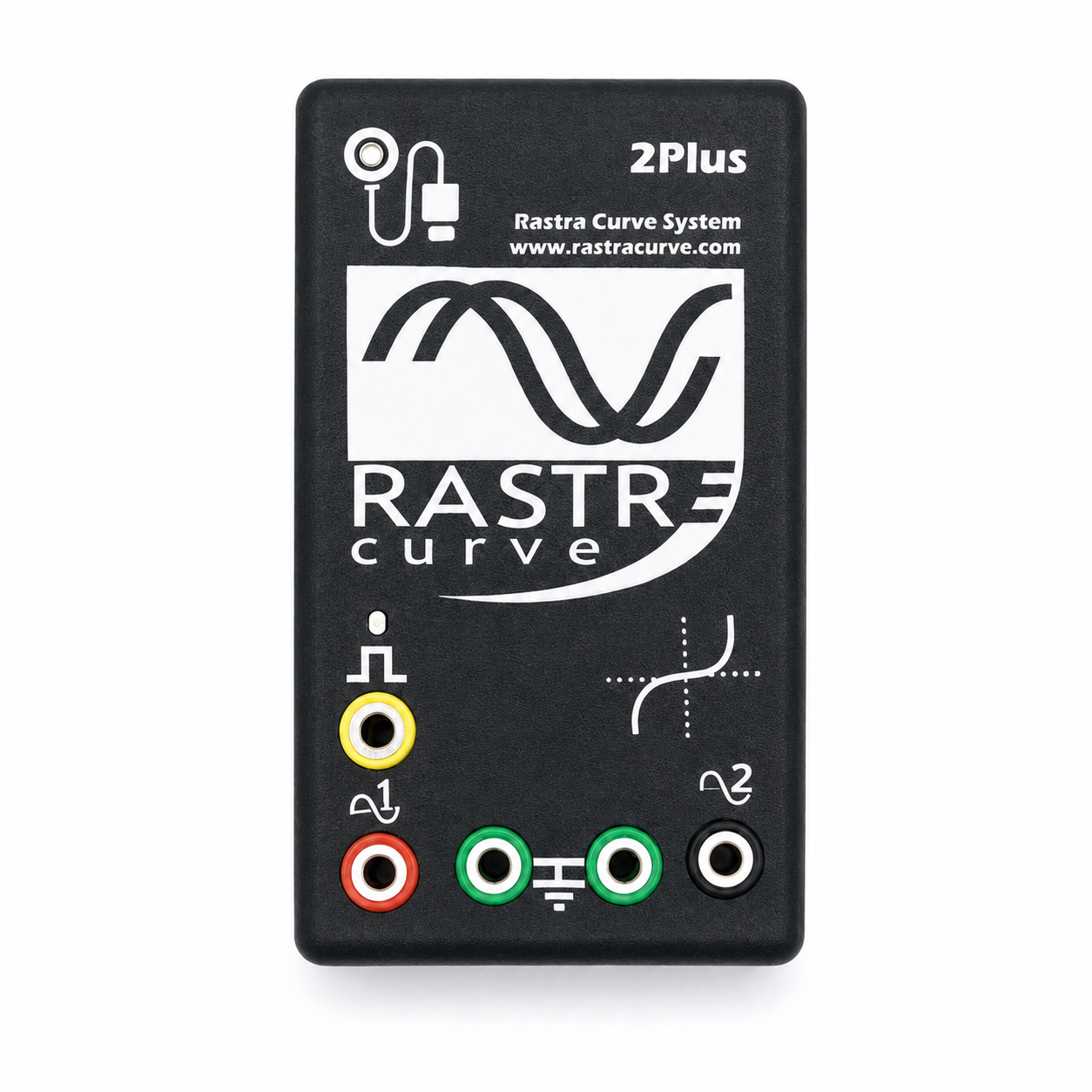

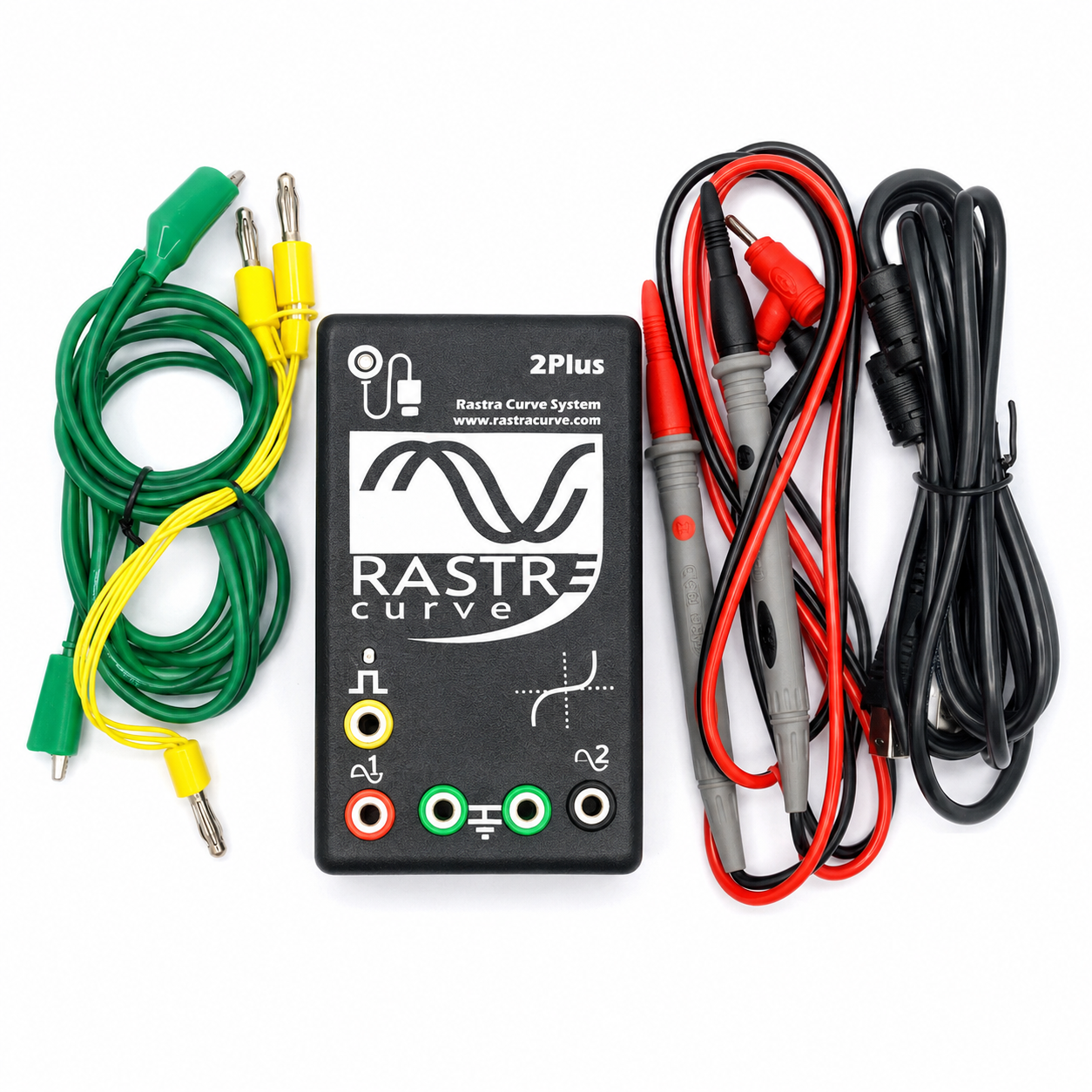

Rastre Curve 2Plus – Analizador de curvas para diagnóstico electrónico El Rastre Curve 2Plus es un analizador de curvas diseñado para facilitar la detección de fallas en tarjetas y circuitos electrónicos. Es una herramienta de gran utilidad para técnicos especializados en reparación de computadoras automotrices, módulos electrónicos y placas de diferentes dispositivos. Su funcionamiento consiste en aplicar una señal de prueba controlada sobre un punto del circuito y representar su comportamiento mediante una curva en pantalla. El resultado puede compararse con una curva previamente almacenada o con una tarjeta en buen estado. Las diferencias entre ambas mediciones ayudan a identificar componentes dañados, alteraciones y posibles defectos en la placa. Cada componente genera una respuesta característica: los condensadores pueden mostrar una figura elíptica, las resistencias una línea inclinada y los diodos una curva exponencial. Esto permite analizar resistencias, condensadores, diodos, transistores y otros componentes sin necesidad de alimentar la placa. Funciones principales • Diagnóstico de fallas en placas y circuitos electrónicos. • Medición punto a punto. • Comparación de dos tarjetas o puntos de prueba. • Registro y comparación de curvas en tiempo real. • Almacenamiento de puntos de medición mediante fotografías. • Análisis de resistencias, condensadores, diodos y otros componentes. • Tercer canal para activar transistores, triacs y dispositivos similares. • Cuatro perfiles de prueba: baja potencia, normal, máxima y automática. • Alimentación directa mediante conexión USB. Perfiles de funcionamiento • Baja potencia: recomendada para tarjetas de bajo voltaje, baja frecuencia o circuitos con alta capacitancia. • Potencia normal: adecuada para la mayoría de las pruebas electrónicas y seleccionada como modo predeterminado. • Potencia máxima: indicada para circuitos de potencia, transistores y amplificadores. • Modo automático: ajusta la frecuencia y la tensión cuando se desconocen las características de la placa analizada. Especificaciones técnicas • 3 canales: dos para medición y comparación, y uno para activación. • Frecuencia digital ajustable de 4 Hz a 1 kHz. • Tensión máxima de prueba: hasta 2,4 V (4,8 V). • Corriente máxima: 10 mA. • Impedancia: 10 kΩ. • Sensibilidad: 2,5 mV. • Salida de pulsos: +5 V. • Alimentación exclusiva por USB. • Dimensiones: 11,7 × 7,5 × 3,4 cm. • Peso aproximado con accesorios: 450 gramos. Contenido del paquete • Analizador Rastre Curve 2Plus. • Accesorios y cables de conexión. • CD de instalación con licencia. • Estuche protector para almacenamiento y transporte. Recomendaciones de seguridad El equipo debe utilizarse únicamente en tarjetas electrónicas completamente desconectadas y con sus condensadores descargados. Se recomienda trabajar sobre una superficie aislada y conectada a tierra, evitar tocar las sondas durante las pruebas y no introducir señales o fuentes de alimentación externas. Su manejo está recomendado para técnicos con conocimientos y experiencia en reparación electrónica. El Rastre Curve 2Plus cumple con la normativa internacional RoHS y representa una solución práctica para realizar diagnósticos más precisos y eficientes en diferentes sistemas electrónicos.
